Zawiesia łańcuchowe

Zawiesia łańcuchowe to najbardziej wytrzymały i odporny rodzaj zawiesi wykorzystywanych w przemyśle ciężkim, budownictwie, hutnictwie oraz logistyce.

Czym są zawiesia łańcuchowe?

Zawiesia łańcuchowe to osprzęt dźwignicowy wykonany łańcucha stalowego, służący do bezpiecznego podnoszenia, przemieszczania i opuszczania ciężkich ładunków. W przeciwieństwie do zawiesi pasowych czy linowych, zawiesia łańcuchowe wyróżniają się ekstremalną odpornością na uszkodzenia mechaniczne, wysokie temperatury, promieniowanie UV oraz działanie chemikaliów. Są niezastąpione tam, gdzie inne rodzaje zawiesi nie sprawdzą się z uwagi na trudne warunki pracy lub charakterystykę podnoszonego ładunku.

Konstrukcja i materiały zawiesi łańcuchowych

Łańcuch klasy 8 – standard wytrzymałości

Zawiesia łańcuchowe oferowane przez firmę Metra wykonane są z łańcucha klasy 8 zgodnego z normą EN 818-2.

Komponenty i osprzęt

Wszystkie komponenty wykorzystane w zawiesiach łańcuchowych – haki, ogniwa, złączki, – są również wykonane w klasie 8. Połączenia są w pełni rozbieralne, co ułatwia konserwację, naprawę oraz wymianę zużytych elementów.

Oznakowanie i identyfikacja

Każde zawiesie łańcuchowe posiada trwałą tabliczkę znamionową przymocowaną na stałe do zawiesia. Tabliczka zawiera:

– Nazwę i znak producenta
– Klasę stali (8)
– Numer fabryczny umożliwiający pełną identyfikowalność
– Długość zawiesia
– Znak CE potwierdzający zgodność z dyrektywami UE
– Dopuszczalne obciążenie robocze (DOR)

Klasy jakości zawiesi łańcuchowych

Na rynku dostępne są zawiesia łańcuchowe w różnych klasach jakości stali: 5, 8, 10 i 12. Firma Metra oferuje standardowo zawiesia w klasie 8, która stanowi sprawdzony standard jakości o doskonałym stosunku wytrzymałości do wagi i kosztu.

Klasa 8

Zawiesia klasy 8 charakteryzują się dużą wytrzymałością, niską wagą i wysokim współczynnikiem bezpieczeństwa. To najbardziej popularna klasa wykorzystywana w większości zastosowań przemysłowych.

Rodzaje zawiesi łańcuchowych

Zawiesia łańcuchowe dzieli się ze względu na liczbę cięgien oraz sposób zakończenia:

Według liczby cięgien:

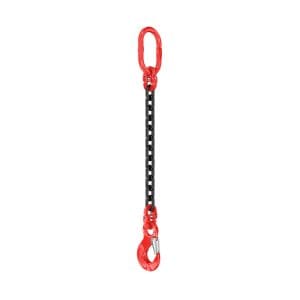

– Jednocięgnowe – jeden odcinek łańcucha zakończony z jednej strony ogniwem, z drugiej hakiem, kolejnym ogniwem lub szaklą,

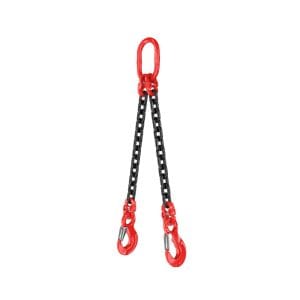

– Dwucięgnowe – dwa odcinki łańcucha o tej samej długości zamocowane do wspólnego ogniwa głównego, zakończone hakami, ogniwami lub szaklami

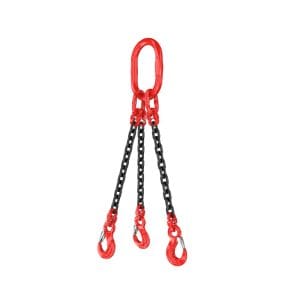

– Trzycięgnowe – trzy odcinki łańcucha o tej samej długości zamocowane do wspólnego ogniwa głównego poprzez ogniwa pośrednie, zakończone hakami, ogniwami lub szaklami
– Czterocięgnowe – cztery odcinki łańcucha o tej samej długości zamocowane do wspólnego ogniwa głównego poprzez ogniwa pośrednie, zakończone hakami, ogniwami lub szaklami

Według typu zakończenia:

– Zawiesia hakowe – zakończone hakami z zabezpieczeniem lub bez
– Zawiesia pętlowe – cięgna w postaci pętli zamocowanych na ogniwach rozbieralnych
– Zawiesia z ogniwami – zakończone ogniwami
– Zawiesia z szaklami – uniwersalne rozwiązanie łączące
– Zawiesia o obwodzie zamkniętym – specjalny typ zawiesi pętlowych

Zawiesia z regulacją długości

Zawiesia łańcuchowe mogą być wyposażone w haki skracające, które umożliwiają płynną regulację długości poszczególnych cięgien. To rozwiązanie znacznie zwiększa uniwersalność i przydatność zawiesia w różnych zastosowaniach.

Parametry techniczne i bezpieczeństwo

Współczynnik bezpieczeństwa 4:1

Wszystkie zawiesia łańcuchowe klasy 8 posiadają współczynnik bezpieczeństwa wynoszący 4:1. Oznacza to, że zawiesie wytrzymuje czterokrotnie większe obciążenie niż wynosi jego dopuszczalne obciążenie robocze (DOR). Ta znaczna rezerwa bezpieczeństwa chroni przed uszkodzeniem zawiesia nawet w niekorzystnych warunkach, takich jak wstrząsy czy szarpnięcia.

Obciążenie próbne

Wszystkie komponenty zawiesi łańcuchowych są poddawane obciążeniu próbnemu wynoszącemu 2,5 x DOR, co potwierdza ich niezawodność i bezpieczeństwo użytkowania.

Test wytrzymałości

Zawiesia są testowane na wytrzymałość przez 20 000 cykli pracy, co zapewnia długą żywotność i niezawodność w intensywnej eksploatacji.

Zakres temperatury pracy

Zawiesia łańcuchowe klasy 8 mogą pracować w szerokim zakresie temperatur od -40°C do +200°C bez redukcji nośności.

Zalety zawiesi łańcuchowych

Wyjątkowa wytrzymałość

Zawiesia łańcuchowe są najtrwalszym rodzajem zawiesi dostępnych na rynku. Ich wytrzymałość mechaniczna znacznie przewyższa zawiesia pasowe i linowe, co czyni je idealnym rozwiązaniem do podnoszenia najcięższych ładunków.

Odporność na uszkodzenia mechaniczne

Stalowy łańcuch jest niezwykle odporny na zgniatanie, zginanie, przetarcia i przecięcia. Zawiesia łańcuchowe doskonale sprawdzają się podczas pracy z ładunkami o ostrych krawędziach, gdzie inne rodzaje zawiesi uległyby szybkiemu zniszczeniu.

Odporność na ekstremalne warunki

Zawiesia łańcuchowe są odporne na:

– Ekstremalne temperatury – zakres od -40°C do +200°C
– Promieniowanie UV – nie tracą właściwości pod wpływem słońca
– Chemikalia – odporne na większość substancji chemicznych (z wyłączeniem silnych kwasów i zasad)
– Wilgoć i warunki atmosferyczne – powłoki ochronne zapobiegają korozji

Możliwość naprawy

W przypadku uszkodzenia zawiesia łańcuchowego można je całkowicie naprawić. Dzięki demontowanym połączeniom możliwa jest wymiana uszkodzonych haków czy innych komponentów bez konieczności wymiany całego zawiesia.

Wysoka nośność przy niskiej wadze

Zawiesia łańcuchowe charakteryzują się wyższą nośnością w stosunku do wagi własnej niż zawiesia linowe. To oznacza, że można nimi podnosić cięższe ładunki przy mniejszej masie samego osprzętu.

Możliwość pracy na ostrych krawędziach

W przeciwieństwie do zawiesi pasowych i linowych, które wymagają zabezpieczeń na ostrych krawędziach, zawiesia łańcuchowe mogą pracować bezpośrednio na krawędziach o małym promieniu krzywizny (z odpowiednią redukcją nośności).

Uniwersalność zastosowania

Dzięki różnorodności dostępnych konfiguracji, długości i zakończeń, zawiesia łańcuchowe można dostosować do niemal każdego zastosowania przemysłowego.

Zastosowanie zawiesi łańcuchowych

Zawiesia łańcuchowe znajdują zastosowanie wszędzie tam, gdzie wymagana jest maksymalna wytrzymałość i odporność:

Przemysł ciężki

– Hutnictwo – transport rozgrzanych detali, bloków metalowych
– Odlewnie – podnoszenie kadzi, form odlewniczych
– Stalownie – manipulowanie ciężkimi elementami stalowymi
– Kuźnie – transport rozgrzanych odkuwek

Budownictwo

– Transport prefabrykatów betonowych
– Podnoszenie konstrukcji stalowych
– Manipulowanie ciężkim sprzętem budowlanym
– Montaż elementów wielkogabarytowych

Transport i logistyka

– Załadunek i wyładunek kontenerów
– Transport maszyn i urządzeń
– Obsługa suwnic i żurawi
– Prace portowe i stoczniowe

Przemysł maszynowy

– Montaż i demontaż maszyn
– Transport komponentów o dużej masie
– Prace konserwacyjne i remontowe
– Obsługa obrabiarek i pras

Energetyka

– Montaż turbin i generatorów
– Transport transformatorów
– Prace konserwacyjne w elektrowniach
– Obsługa ciężkiego sprzętu energetycznego

Górnictwo

– Transport wyposażenia górniczego
– Manipulowanie ciężkimi komponentami maszyn
– Prace w trudnych warunkach środowiskowych

Zgodność z normami i certyfikaty

Wszystkie zawiesia łańcuchowe oferowane przez firmę Metra:

Normy europejskie

– EN 818-4 – zawiesia łańcuchowe klasy 8

Dyrektywy i certyfikaty

– Dyrektywa Maszynowa 2006/42/WE – zgodność z wymogami bezpieczeństwa maszyn
– Znak CE – potwierdzenie zgodności z dyrektywami UE
– Certyfikaty jakości – dołączane do każdego zawiesia
– Deklaracja zgodności – potwierdzająca spełnienie wszystkich norm

Bezpieczne użytkowanie – kluczowe zasady

Przy wyborze odpowiedniego zawiesia należy uwzględnić:

– Ciężar podnoszonego ładunku
– Liczbę punktów zaczepienia
– Wymiary ładunku
– Kąt odchylenia cięgien od pionu
– Temperaturę pracy
– Środowisko pracy (obecność chemikaliów)
– Obecność ostrych krawędzi

Kontrola przed użyciem

Przed każdym użyciem należy sprawdzić:

– Stan łańcucha (brak pęknięć, odkształceń, nadmiernego zużycia)
– Stan haków i innych komponentów
– Działanie zabezpieczeń haków
– Czytelność tabliczki znamionowej
– Brak korozji wpływającej na wytrzymałość

Ograniczenia

Zawiesia łańcuchowe nie mogą być używane:

– Po przekroczeniu dopuszczalnej temperatury pracy
– Z przekroczonym dopuszczalnym obciążeniem roboczym
– Gdy są uszkodzone, odkształcone lub nadmiernie zużyte
– Z skręconym łańcuchem

Konserwacja

Okresowa konserwacja i dokładne przeglądy muszą być wykonywane co najmniej co 12 miesięcy lub częściej, w zależności od:

– Intensywności użytkowania
– Warunków pracy
– Wymogów przepisów krajowych
– Wcześniejszych doświadczeń z podobnymi zawiesiami

Zapraszamy do zapoznania się z naszą pełną ofertą zawiesi łańcuchowych.

Nasz zespół ekspertów chętnie doradzi w wyborze optymalnego rozwiązania dla Twojego przedsiębiorstwa oraz pomoże w konfiguracji zawiesia dostosowanego do specyficznych wymagań. Skontaktuj się z nami – razem znajdziemy najlepsze rozwiązanie dla Twoich potrzeb w zakresie podnoszenia i transportu ciężkich ładunków.

Zawiesia łańcuchowe

KATEGORIE

Zawiesie łańcuchowe 1-cięgnowe średnica 10 mm (klasa 8) 3150 kg z hakiem skracjącym

Zawiesie łańcuchowe 1-cięgnowe średnica 13 mm (klasa 8) 5300 kg z hakiem skracjącym

Zawiesie łańcuchowe 1-cięgnowe średnica 6 mm (klasa 8) 1120 kg z hakiem skracjącym

Zawiesie łańcuchowe 1-cięgnowe średnica 8 mm (klasa 8) 2000 kg z hakiem skracjącym

Zawiesie łańcuchowe 3-cięgnowe średnica 10 mm (klasa 8) 6700 kg z hakami skracjącymi

Zawiesie łańcuchowe 3-cięgnowe średnica 13 mm (klasa 8) 11 200 kg z hakami skracjącymi

Zawiesie łańcuchowe 3-cięgnowe średnica 6 mm (klasa 8) 2360 kg z hakami skracjącymi

Zawiesie łańcuchowe 3-cięgnowe średnica 8 mm (klasa 8) 4250 kg z hakami skracjącymi

Zawiesie łańcuchowe 2-cięgnowe średnica 10 mm (klasa 8) 4250 kg z hakami skracającymi

Zawiesie łańcuchowe 2-cięgnowe średnica 13 mm (klasa 8) 7500 kg z hakami skracającymi

Zawiesie łańcuchowe 2-cięgnowe średnica 6 mm (klasa 8) 1600 kg z hakami skracającymi

Zawiesie łańcuchowe 2-cięgnowe średnica 8 mm (klasa 8) 2800 kg z hakami skracającymi
